Applications
Nos applications
Vous trouverez ici un aperçu de ce que nous faisons et quelques projets sur lesquels nous avons travaillé.
Contrôle de composant implantés manuellement et mesure de la connexion d’un module sur cartes électroniques.

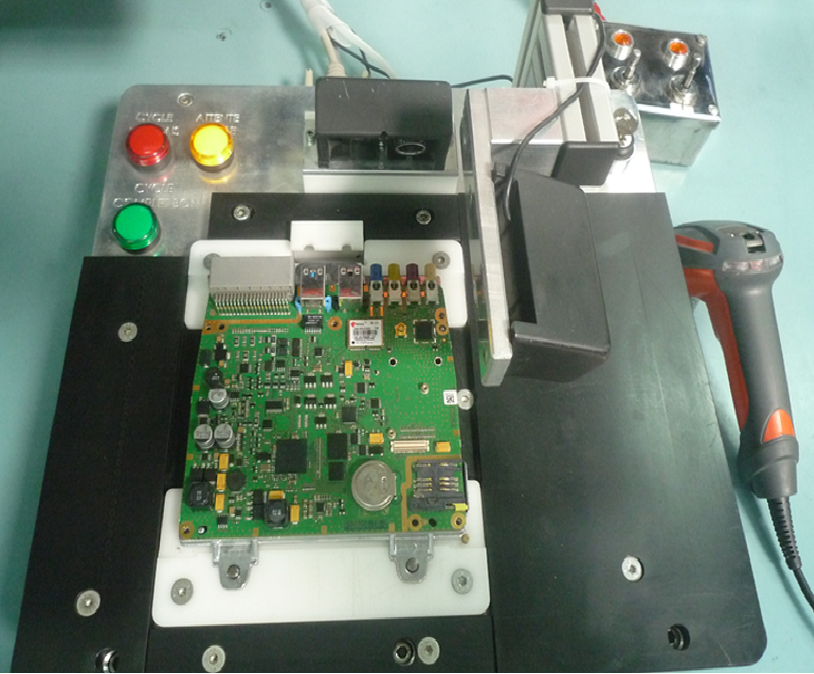

Testeur de table pour carte spécifique, équipé de deux caméra intégrées dans des boitier en impression 3D.
Les caméra et l'application correspondante permette de contrôler le positionnement de connecteur de couleur et faire la mesure d'un connecteur sur un module GPS avant la mise en boitier.
Identification des cartes par lecture de code datamatrix et tracabilité correspondante.
Caractéristiques :
Application intégrée en Delphi
Eclairage ambiant sans protection
Utilisation d’une cale-outil pour discriminer l’assemblage du fond
Webcam Logitech Quickcam Pro for Notebooks
Prise d’image en 1600 x 1200 pixels, avec contrôle automatique
de luminosité
Focalisation à 35 mm
Contrôle Cosmétique sur un produit finis avant livraison.

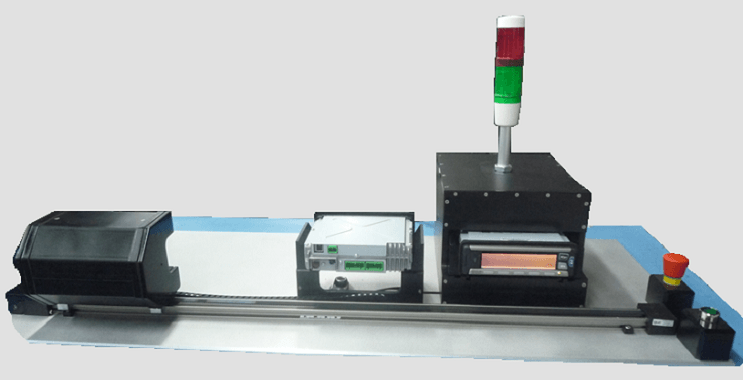

Testeur de table pour produit finit spécifique, équipé de deux caméras intégrées, dont une piloté sur un axe mobile par un moteur pas à pas.
L'interface de test est multi-fenêtres ce qui permet à l'opérateur de suivre les tests en cours d’exécutions sur un seul écran.
Les fonctions de traitement d'image permettent dans cette application de faire du test de cosmétique tel que :
- des pixels mort sur l'écran,
- des mesures d'intensités lumineuse des leds et boutons
- présence de visserie
- présence de rayure sur la face avant
- présence de broche dans les connecteurs.
Identification des cartes par lecture de code datamatrix et traçabilité correspondante.
Caractéristiques :
- Application intégrée en Labwindow
- Eclairage LED blanches
- 1 Webcam Logitech C905
- Reconstitution d'une image de 2 x 640 x 480 pixels
- Pilotage d'un axe motorisée
Contrôle présence, absence de vernis sur carte électronique.

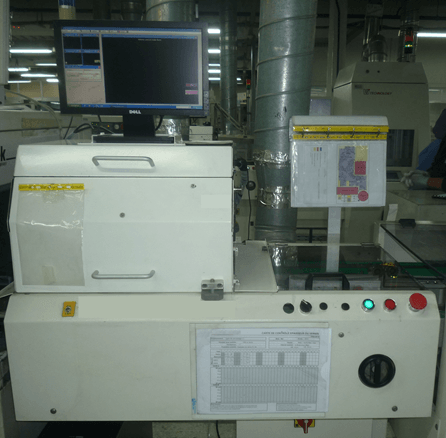

Testeur intégré dans une ligne de vernissage automobile, équipé de quatre caméras et de lumière noire ou UV pour réaliser en temps réel les contrôles de vernis sur des cartes électroniques.

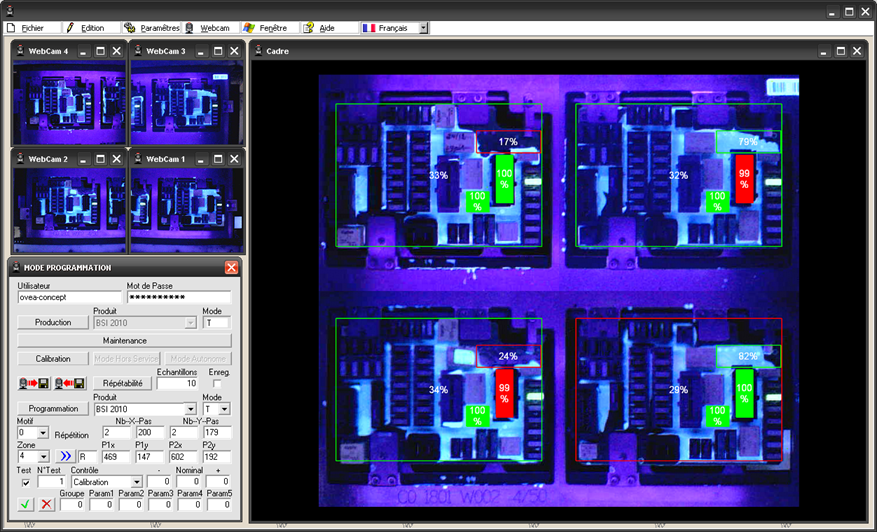

L'interface de test permet de reconstituer une image unique du produit à tester et de déclencher une alerte lumineuse et sonore lorsqu'un défaut est détecté.
Les fonctions de traitement d'image permettent dans cette application de faire du test de vernis avec précision sur des zones définie tel que,
absence de vernis, couverture de vernis, goutte de vernis, débordement de vernis et mixte de test sur une même zone.
Identification des cartes par lecture de code datamatrix pour lancer le test automatiquement et traçabilité correspondante.
Caractéristiques :
- Application autonome en BCX
- Multi-produits
- Eclairage en lumière noire ou UV
- 4 webcams Hercules Deluxe Optical glass 640 x 480 pixels
- Reconstitution d’une image unique
- Calcul et affichage du % de couverture
- Alarme lumineuse et sonore
- Transmission des sanctions sur liaison série RS232
- Archivage des mesures
La vision au service de l’ergonomie
Adaptation sur cette machine de cambrage de composants électroniques, de module de vision pour régler un problème d’ergonomie mis en évidence par le CHSCT de l'entreprise.

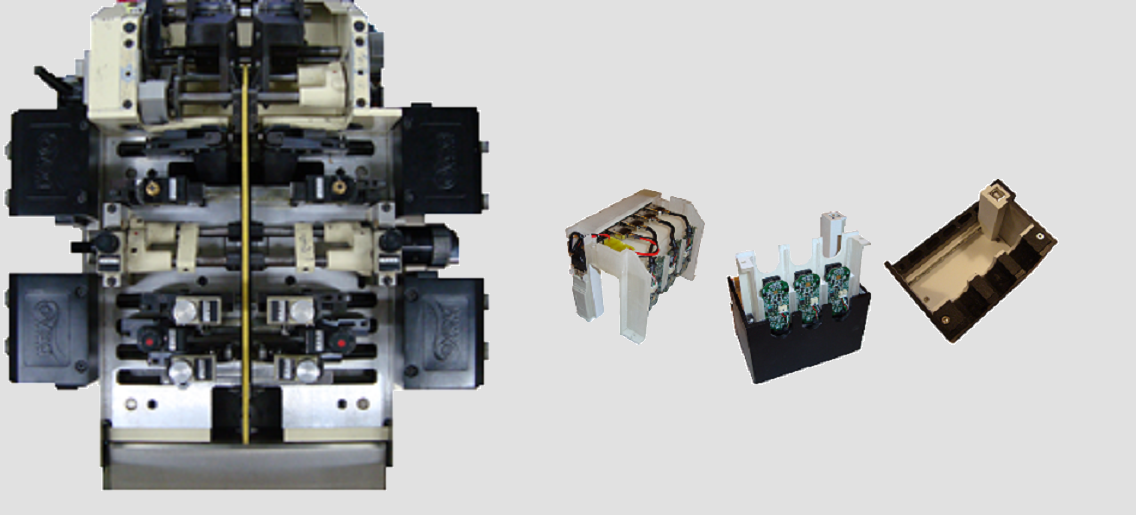

Les modules à trois caméras permettent de visualiser des compteurs de réglage positionnées sous la machine. Chaque compteur est ainsi visualisé en temps réel pour effectuer les réglages dans une posture convenable pour l'opérateur.

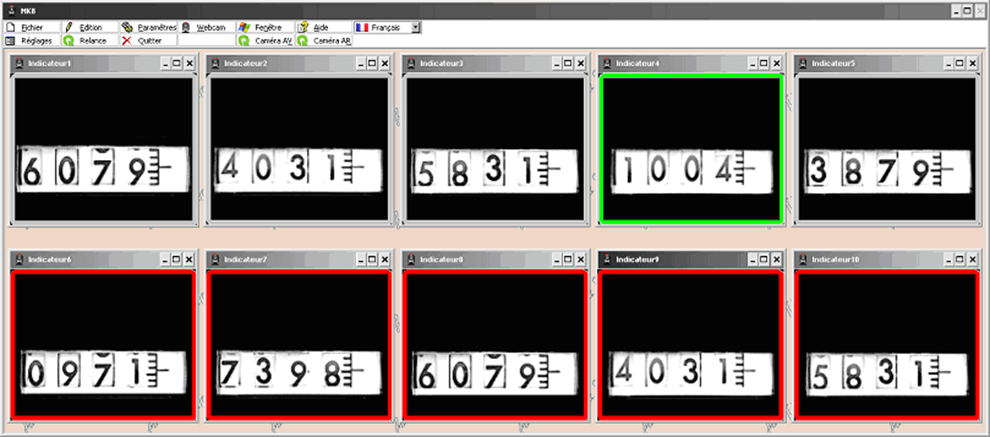

L'interface de test permet de visualiser les 10 caméras sur cet équipement. Dés qu'un bornier est touché par l'opérateur, le compteur correspondant est identifier en vert sur l’application afin de régler le chiffre approprié à la découpe du composant.
Les fonctions de traitement d'image permettent dans cette application de faire du réglage en temps réel.
Caractéristiques :
- Application intégrée en Delphi
- Eclairage LED blanches
- 10 Webcams Logitech C905
- Intégration des pas de test dans un barre de tache de l'application
- Afficher dans chaque fenêtre un compteur
- Détection du mouvement du dernier digit de chaque compteur
- Comparaison d'images
